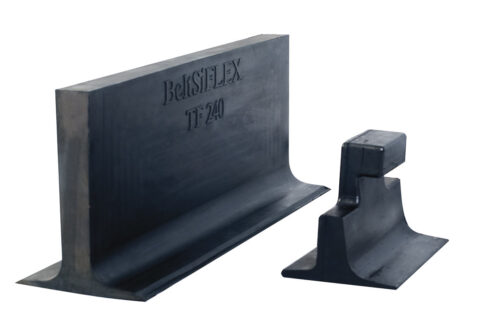

La fabrication des tasseaux ou profils transversaux se réalise toujours par moulage sous presse. Les qualités de caoutchouc utilisées seront choisies en fonction des caractéristiques du produit à transporter, et suivant toujours les plus exigeantes tolérances de résistance à l’abrasion et à la déchirure.
Nous pouvons proposer la fabrication des profils avec renfort textile, il est conseillé de les utiliser à partir des hauteurs supérieures à 140mm.
Il est recommandé que la hauteur des tasseaux soit de 10 à 20mm, inférieure que la hauteur des bords de contenance.

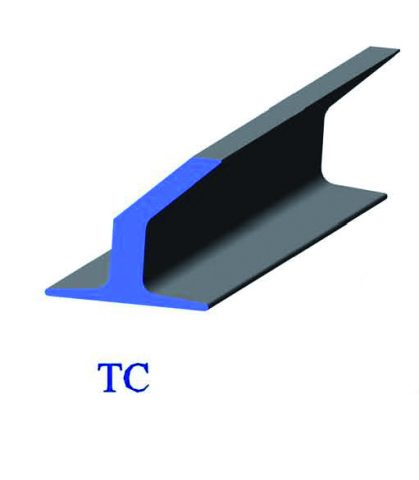

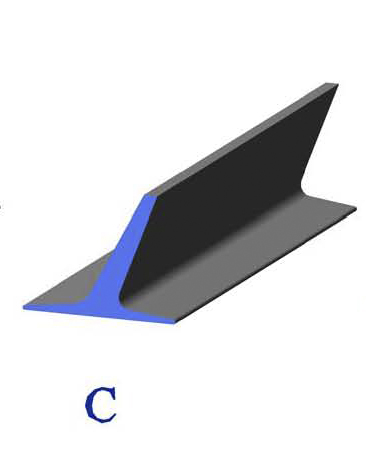

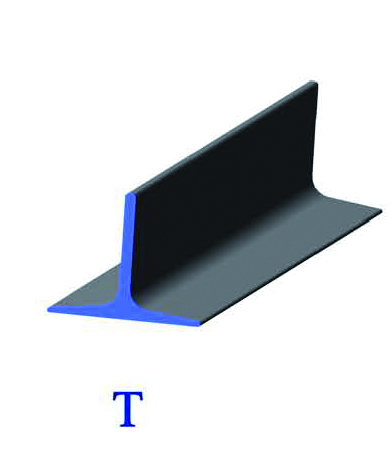

Les types T, C, TC et TCXF se différencient principalement par leur capacité de charge et leur utilisation dépendra des besoins de transport.

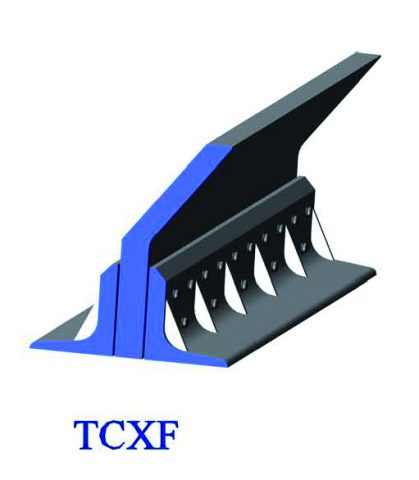

Le type TCXF a été élaboré avec 3 éléments:
- Deux bases liées à la bande.
- Une pale d’élévation centrale vissée aux bases, celle-ci est uniquement fabriquée avec renfort textile.

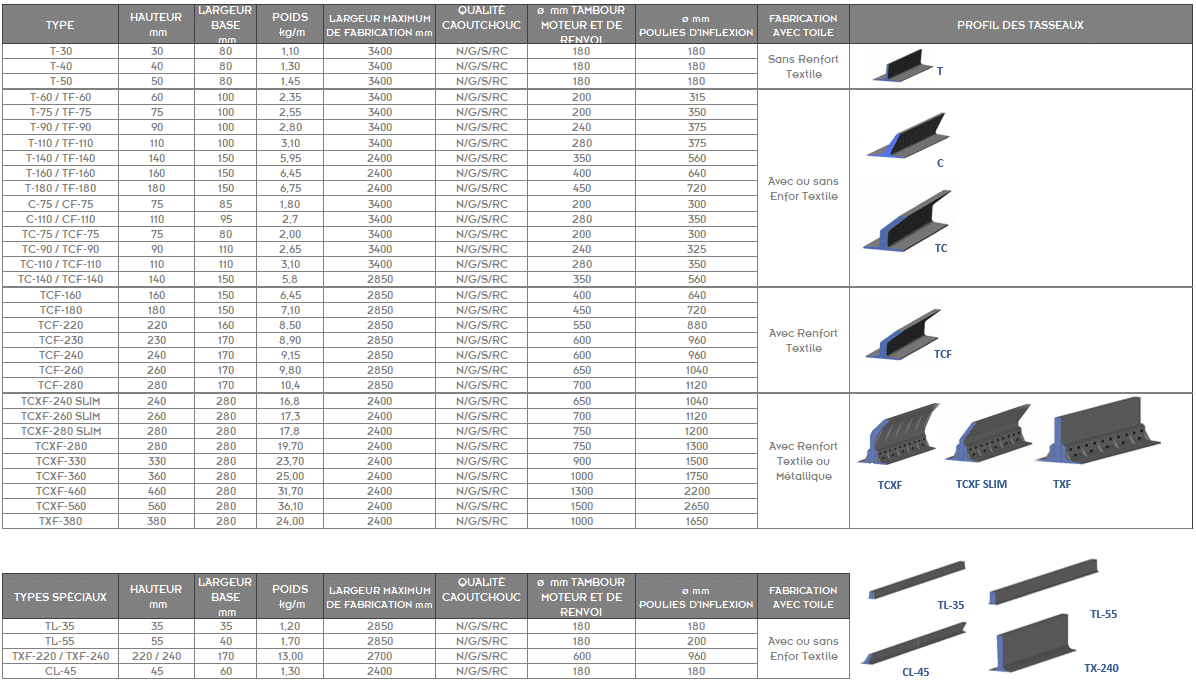

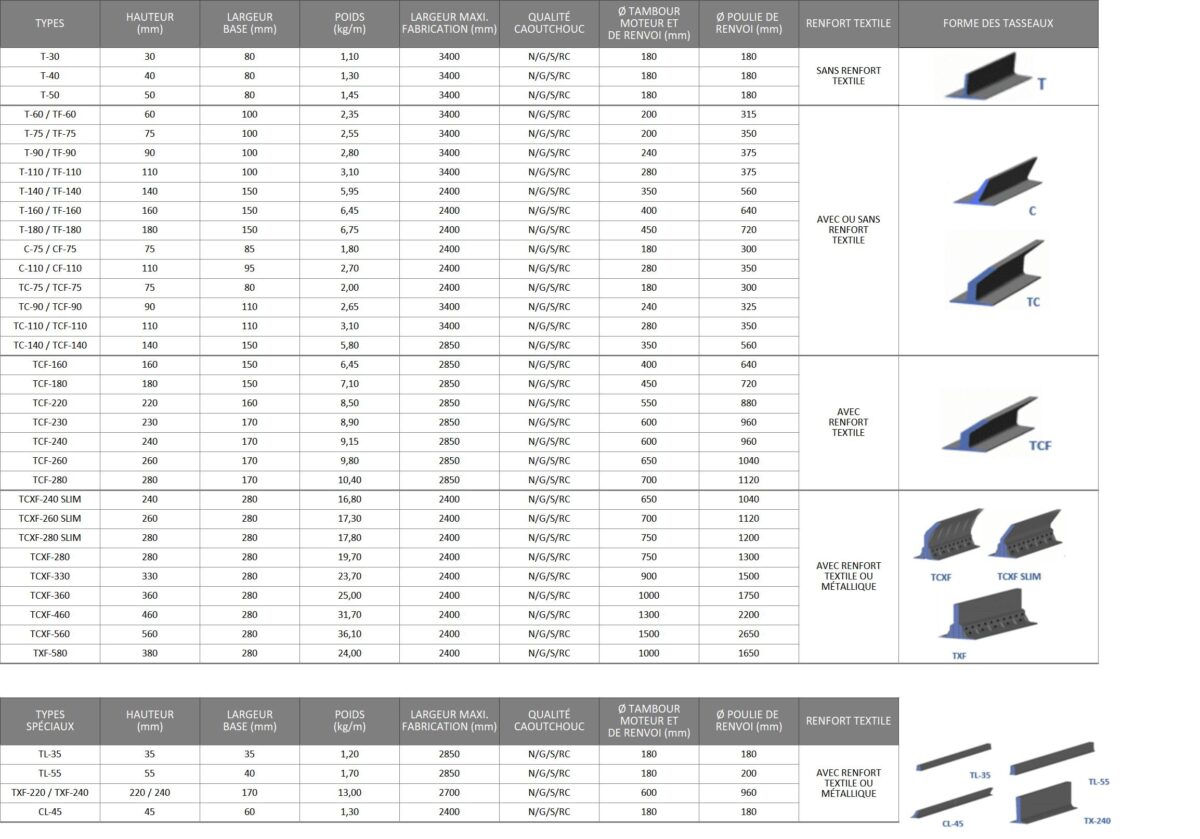

TYPES DE TASSEAUX
* Les références avec la lettre F signifient que le profil transversal a été fabriqué avec renfort textile.
*Les diamètres indiqués ont été calculés pour les qualités type Anti Abrasif à titre indicatif et il serait nécessaire un calcul adéquat pour chaque projet.
*La valeur du diamètre du tambour sélectionné sera la valeur la plus restrictive selon plusieurs critères: diamètre minimum dû au bord de contenances, diamètre minimum dû au tasseau, diamètre minimum dû à la bande et diamètre minimum en raison des contraintes soumises.
Pour toute question, consultez Siban.
QUALITÉ DE LA GOMME
- N: Qualité anti abrasive normale.
- G: Résistance aux huiles et graisses.
- S: Qualité anti feu.
- RC: Résistance jusqu´à 150ºC.
CRITÈRES POUR LE CHOIX DES PROFILS
Pour trouver la dimencion des tasseaux dans la conception d’un Bandabord Beltsiflex® nous utilisons les mêmes formules que nous appliquons pour le calcul volumétrique d’une bande conventionnelle. Néanmoins, nous devons prendre en compte l’emplacement où le matériel à transporter va se placer dans l’espace formé par les profils transversaux et les bords de contenance, la granulométrie du produit aura importance fondamentale pour le bon fonctionnement de l’installation.
Pour des produits à forte granulométrie:
Afin d’éviter les pertes de matériel qui peuvent provoquer des projections pendant le transport ou des accidents par bourrage nous devons faire attention à trois critères de sélection toujours en fonction de la granulométrie maximale.
Ces critères utilisés seront toujours les valeurs minimum que nous devrons augmenter en fonction de la capacité de transport souhaitée.
- Distance entre tasseaux:
Le pas minimum entre les tasseaux doit être 2 fois la granumétrie maximale.
2. Largeur des tasseaux:
La largeur des tasseaux doit être au moins 2,5 fois la granulométrie maximale.
3. Hauteur des tasseaux:
En ce qui concerne la hauteur minimale des tasseaux nous devons prendre en compte deux facteurs pour sa sélection:
- La granulométrie maximale à nouveau.
- L’angle d’inclinaison de la bande:
Nous vous recommandons les directives suivantes:
- Angle d’inclinaison: 0 ÷ 60º
- Hauteur du tasseau: 0,75 ÷ 1,0 x granulométrie (“g”)
- Angle d’inclinaison: 60 ÷ 75º
- Hauteur du tasseau: 1,0 ÷ 1,2 x granulométrie (“g”)
- Angle d’inclinasion: 75 ÷ 90º
- Hauteur du tasseau: 1,5 x granulométrie (“g”)
La Hauteur des bords de contenances devra être toujours entre 10 et 20mm. supérieure à celle du tasseau choisi.
Pour transport à la verticale nous utiliserons toujours des tasseaux type “TC” ou “TCXF”.
Pour des produits à faible granulométrie
Le degré de remplissage de matériel entre les tasseaux n’est jamais de 100%. Pour faire le calcul de la capacité nous devrons toujours le faire avec un rendement de 75% selon les indications du dessin en annexe. Avec des produits de faible granulométrie nous choisirons le plus petit pas possible entre les tasseaux afin d’obtenir une efficité maximal, en fonction du type de tasseau choisi le pas minimum sera différent.
La largeur de la bande sera choisie après en fonction des dimensions, de la hauteur du transporteur et de la capacité de charge souhaitée.
