La fabricación de los tacos o perfiles transversales se realiza siempre mediante moldeo en prensa. Las calidades de caucho empleados serán función de las características de producto a transportar, cumpliendo siempre las más exigentes tolerancias de resistencia a la abrasión al desgarro.
Podemos ofrecer la fabricación de perfiles con inserción textil de refuerzo, siendo aconsejable su utilización a partir de alturas superiores a 140 mm.
Se recomienda que la altura de los tacos sea de 10 a 20 mm. más baja que la altura de los bordes de contención.
Los tipos T, C, TC y TCXF se diferencian principalmente en su capacidad de carga y su utilización dependerá de las necesidades de transporte.
El tipo TCXF esta formado por tres elementos:
- Dos bases unidas a la banda
- Por una paleta de elevación central atornillada a las bases, la cual solo se fabrica con inserción textil de refuerzo

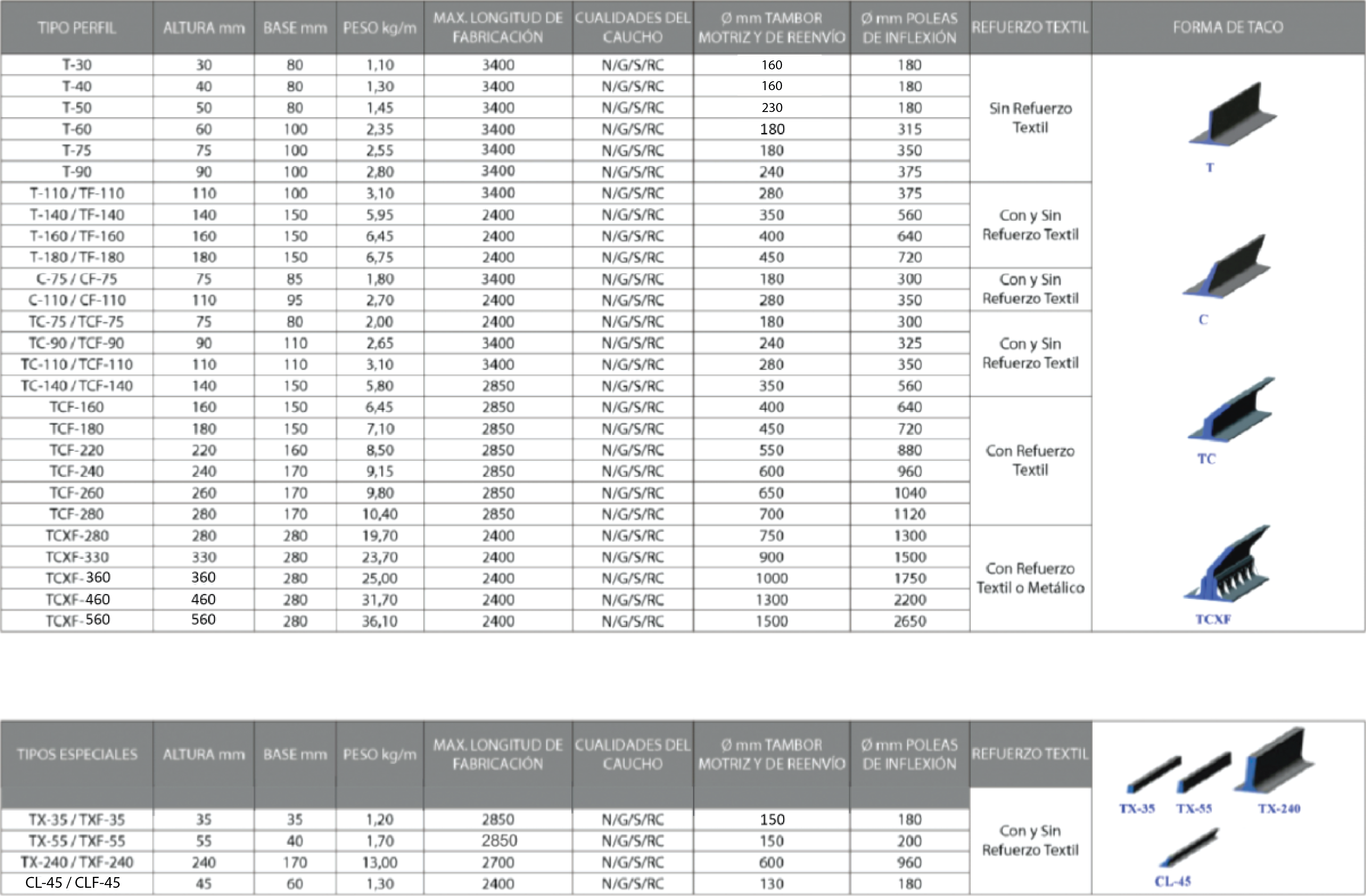

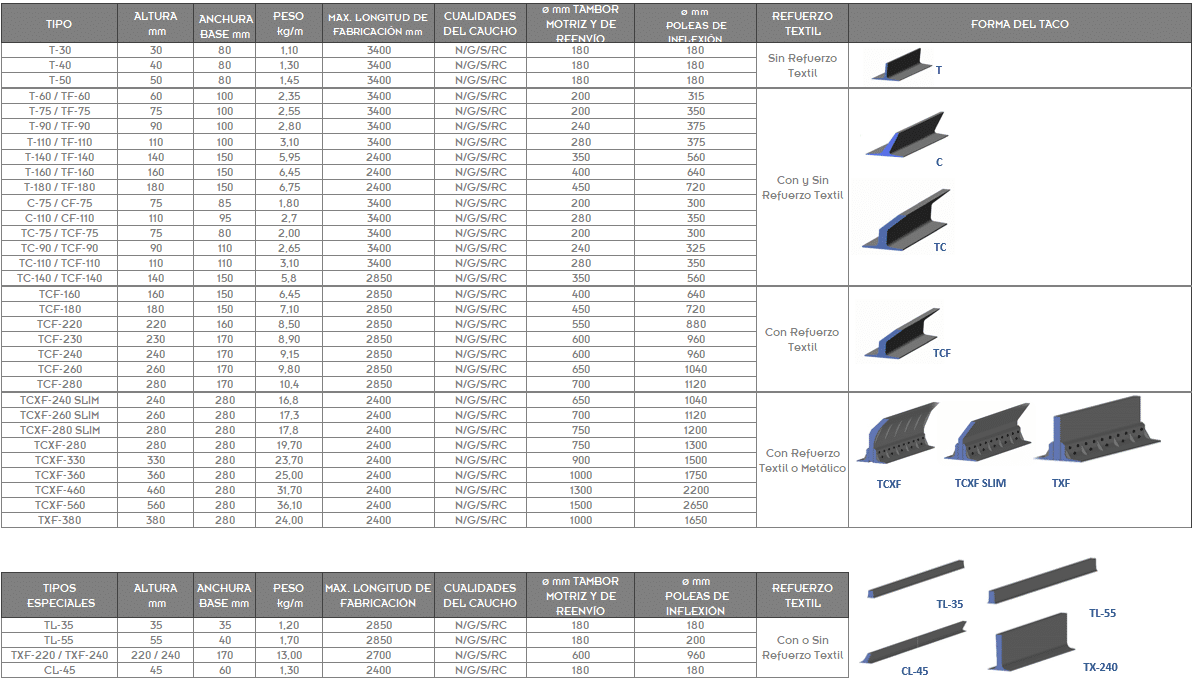

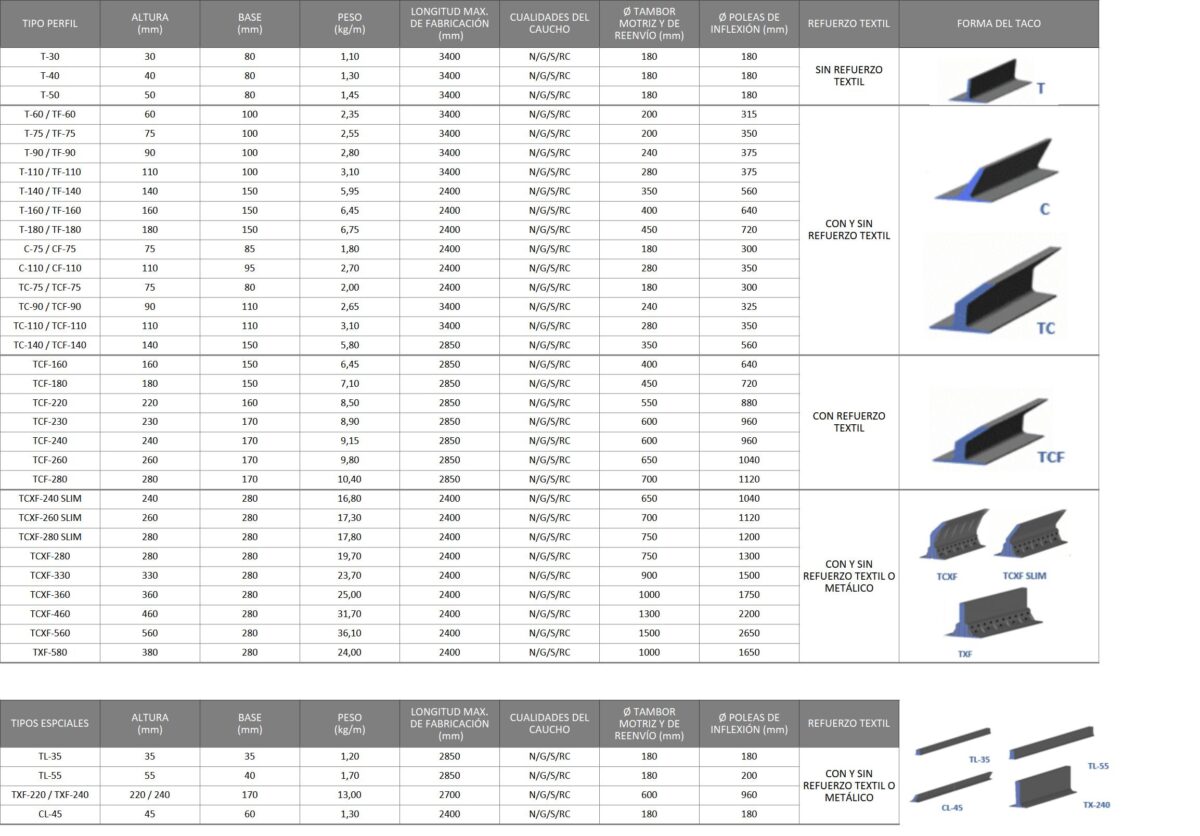

TIPOS DE PERFILES
* Las referencias con la letra F significa fabricación con inserción textil.
* Los diámetros indicados son calculados para calidad tipo N, siendo orientativos y necesario el cálculo adecuado para cada proyecto.
*El valor del diámetro de tambor seleccionado será el valor más restrictivo según varios criterios: diámetro mínimo debido al borde contención, diámetro mínimo debido al taco, diámetro mínimo debido a la banda y diámetro mínimo debido a las tensiones sometidas.
Para cualquier duda consulte con Siban.
CALIDAD DE GOMA:
- N: Calidad antiabrasiva normal.
- G: Resistente a grasas y aceites.
- S: Calidad antillama.
- RC: Resistente hasta los 150 ºC.
CRITERIO PARA LA ELECCIÓN DE PERFILES
Para dimensionar los perfiles en el diseño de un bandabord BELTSIFLEX®, se utilizan las mismas fórmulas que se aplican para el cálculo volumétrico de una banda convencional. No obstante debemos tener en cuenta donde debemos de ubicar el material a transportar dentro del cajón que forma los perfiles transversales y los bordes de contención, la granulometría del producto va a tener una importancia fundamental para el buen funcionamiento de la instalación.
Para productos de alta granulometría:
Con el fin de evitar pérdidas de material que puedan provocar proyecciones durante el transporte o accidentes por atasco, debemos de poner atención a los criterios de selección siempre en función de la granulometría máxima.
Estos criterios que utilizamos serán siempre las medidas mínimas que deberemos de aumentar en función de la capacidad de transporte deseada.
- Distancia entre tacos:
El paso mínimo entre tacos ha de ser 2 veces la máxima granulometría.
- Ancho del taco:
La anchura del taco debe ser al menos 2,5 veces la granulometría máxima.
- Altura de taco:
En cuanto a la altura mínima del taco, deberemos de tener en cuanta dos
Factores para su selección:
- De nuevo la granulometría máxima
- El ángulo de inclinación de la banda:
Se recomienda seguir las siguientes pautas:
- Ángulo de inclinación: 0 ÷ 60º
- Altura de taco: 0,75 ÷ 1,0 x granulometría (“g”)
- Ángulo de inclinación: 60 ÷ 75º
- Altura de taco: 1,0 ÷ 1,2 x granulometría (“g”)
- Ángulo de inclinación: 75 ÷ 90º
- Altura de taco: 1,5 x granulometría (“g”)
La altura del borde de contención deberá de ser siempre entre 10 y 20 mm. superior a la del taco seleccionado.
Para transportes verticales utilizaremos siempre tacos del tipo “TC” o “TCXF”.
Para productos con baja granulometría:
El grado de relleno de material en los tacos nunca es el 100%. Para hacer el cálculo de la capacidad deberemos de hacerlo siempre con un rendimiento 75%, según se indica en el dibujo anexo. Con materiales de poca granulometría se seleccionará el menor paso posible entre tacos para conseguir la máxima eficacia, dependiendo del taco seleccionado, el paso mínimo será diferente.
El ancho de la banda se escogerá después en función de las dimensiones, altura del transportador y capacidad de carga deseada.
